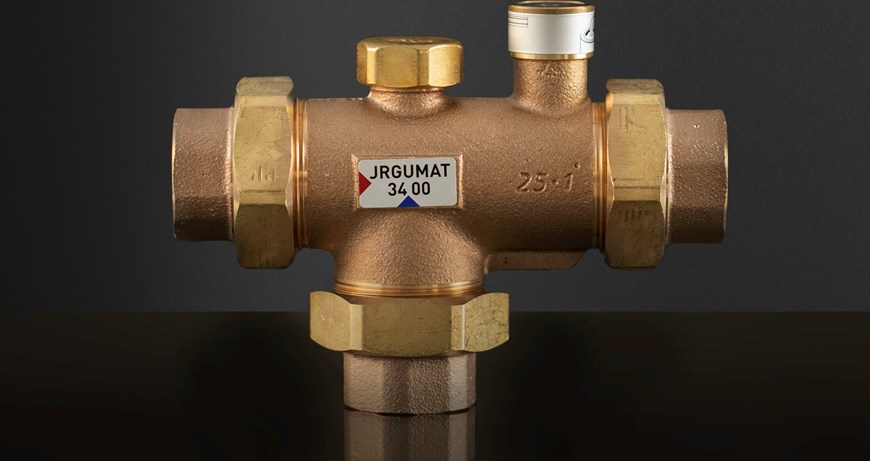

JRGUMAT® blandeventiler
JRGUMAT blandeventiler kan benyttes sentralt eller lokalt for å blande ned høytemperert vann til ønsket temperatur.
JRGUMAT® blandeventiler leveres i sandstøpt bronse og bør monteres i alle anlegg der det kreves jevn temperatur og høyeste krav til funksjon og levetid.
- Leveres ferdig med kuplinger
- Leveres med isolasjonskappe
- DN 15 - DN 80
- Leveres nå også med 70°C (60-80°C)
- LegioStop m/tilbakeslag skal benyttes på KV og VV
- Nøyaktighet +/- 1°C ved riktig dimensjonering
- Kan monteres i alle retninger
- Den mest driftssikre ventilen på markedet
- Kan leveres kuplinger til andre typer rør og fittings
JRGUMAT® har forhåndsinnstilt temperatur fra fabrikken.
For å sikre perfekt drift av JRGUMAT blandeventil, må beredertemperaturen være minst 5 K over ønsket temperatur på blandet vann.

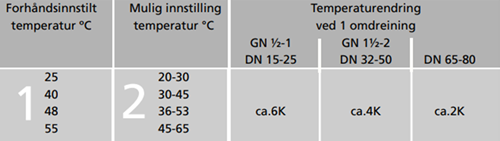

Innstilte temperatur står på justeringsskiven på toppen av ventilen (1). Nedenforstående tabell viser temperaturendringer ved en omdreining av justeringsskruen.

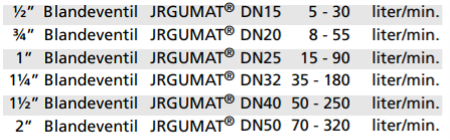

Anbefalt vannmengde på JRGUMAT® 3400, ved 4-5 bars trykk på varmt og kaldt vann:

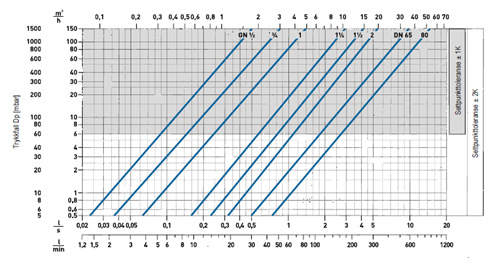

NOMOGRAM FOR JRGUMAT BLANDEVENTILER 3400 OG 3410
Prosjektert rørdimensjon vil i de fleste tilfeller stemme overens med passende dimensjon på JRGUMAT termostatisk blandeventil. Forholdet mellom volumstrøm, dimensjon og trykkfall kan også bestemmes ved hjelp av dette nomogrammet. Det skraverte området angir ventilens optimale driftsområde.
Viktige punkter i anlegg uten sirkulasjon:
- Ved trykkforskjell mellom KV og VV større enn 0,5 bar skal det brukes reduksjonsventil
- LegioStop m/tilbakeslagsventil skal benyttes
- JRGUMAT blandeventil skal alltid monteres minimum en meter fra varmtvannskilde
Viktige punkter i anlegg med sirkulasjon:
- Stabil temperatur på hele strekket gir kort responstid
- Ventiler justeres slik at 20% av sirkulasjonen er via varmtvannskilde, energiøkonomisk
- JRG 6320 reguleringsventil sikrer korrekt temperatur på sirkulasjonsledningen

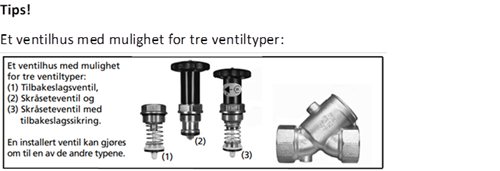

LegioStop m/tilbakeslagsventil:
Skråseteventil med tilbakeslagssikring for tappevanns-, varme-, kjøle- og trykkluftanlegg.
- Kombinert stenge- og tilbakeslagsventil i skråseteutførelse
- Tilbakeslagssikring klasse EA for væskekategori 1 og 2 ihht NS1717.
- Ventilhus i bronse, spindel i rustfritt stål, pakninger i EPDM og tilbakeslagsfunksjon i PPSU
- For tappevann, varme, kjøling og trykkluft, medietemperatur inntil 90°C
- Leveres med innvendig gjenge i dimensjoner fra 1/2" til 2"
- Ventilen er meget godt egnet som hovedstengeventil i boliger, da den er giret i alle dimensjoner og har integrert tilbakeslagssikring
- Skal brukes som tilbakeslagssikring ved installasjon av JRGUMAT blandeventiler
LegioStop m/tilbakeslagsventil
